1.概述

CCM4101芯片采用独立的Cortex-M4F内核进行设计，具有低功耗、高性能、多功能及高安全性等特点，广泛应用于指纹识别领域。典型工作频率200MHz。

2.功能特点

2.1   CPU特性

l  32位高性能核Cortex-M4F

l  工作频率200MHz

l  处理性能强劲，具有快速响应的中断控制器

l  内置的睡眠模式实现极低功耗

l  内置的存储保护单元（MPU）实现平台安全性和鲁棒性

l  兼容IEEE754的单精度FPU

  2.2    存储资源



l  128KB SRAM

l  合封1MB/2MB FLASH



  2.3   内部模块

  l  DMA/EDMA

  l  2个定时器（PIT 32bit）

 l  看门狗（WDT）

l  计时器（TC）

l  嵌套矢量中断控制器(NVIC)

  2.4    安全特性

 l  AES算法模块

-            支持 AES 加密和解密算法

-            支持密钥分组长度为 128/192/256 比特

-            支持ECB/CBC/CFB/OFB/CTR模式

-            AES_128加、解密速度：48.3MB/s

-            AES_192加、解密速度：42.8MB/s

-            AES_256加、解密速度：38.5MB/s

l  CRC

-            支持8位/16位/32位crc操作

-            支持DMAC交互

-            支持SPI交互

l  真随机数发生器，符合FIPS 140-2标准和国家商密标准

2.5    其他特性

l  每一颗产品具有唯一序列号

l  供电电压：2.97V~3.63V

l  功耗

-            典型功耗：40mA@200MHz

-            低功耗模式：100uA

-            休眠模式：1uA

l  支持内部上电复位和外部复位

l  工作温度：-40℃~85℃

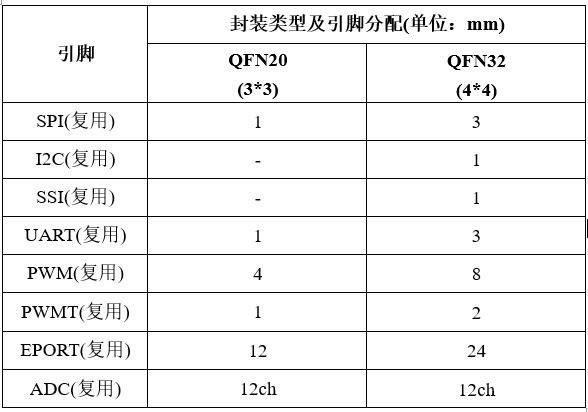

3.   封装形式

3.典型应用

l  指纹模组

4. 技术支持

l  完整的开发环境

l  丰富的驱动库

l  完善的应用解决方案
