CCM4201S芯片简介

1 概述

CCM4201S安全芯片采用独立的Cortex-M4F内核进行设计，具有低功耗、高性能、多功能及高安全性等特点，可广泛应用于指纹识别、金融支付、微型打印机等领域。典型工作频率200MHz。

2  功能特点

2.1   CPU特性

l  32位高性能核Cortex-M4F

l  工作频率200MHz

l  处理性能强劲，配合快速中断响应

l  增强的系统调试功能，扩展的断点和追踪能力

l  有效率的处理器核心，系统和存储器

l  内置的睡眠模式实现极低功耗

l  内置的存储保护单元（MPU）实现平台安全鲁棒性

l  兼容IEEE754的单精度FPU

2.2   片上存储资源

                 l  224KB SRAM+32KB TCM SRAM

                     l  2KB OTP



                     l  QFN32合封2MB FLASH



                     l  QFN64合封2MB FLASH、2MB PSRAM

2.3   内部模块

l  DMA/EDMA

l  定时器（PIT32bit）

l  看门狗（WDT）

l  计时器（TC）

l  实时时钟（RTC）

2.4   安全特性

l  公钥算法引擎

-            RSA1024

密钥对生成：170mS/次

解密/签名： 3.2mS/次

加密/验签： 0.30mS/次

-            RSA2048

密钥对生成：1.2S/次

解密/签名： 20.2mS/次

加密/验签： 0.67mS/次

-            SM2

密钥对生成：2.4mS/次

签名： 2.5mS/次

验证： 4.9mS/次

l  对称算法引擎

-            DES/3DES支持ECB/CBC/CFB/OFB/CTR模式

DES加、解密速度：53.9MB/s

-            AES支持ECB/CBC/CFB/OFB/CTR模式

AES_128加、解密速度：50.1MB/s

AES_256加、解密速度：39.6MB/s

-            SM4支持ECB/CBC/CFB/OFB/CTR模式

加、解密速度：36.8MB/s

l  摘要算法引擎

-            SM3

59.9MB/s

-            SHA-0/ SHA-1/ SHA-224/ SHA-256/ SHA-384/ SHA-512

SHA-0：   52.35MB/s

SHA-1：   52.29MB/s

SHA-224： 59.95MB/s

SHA-256： 59.95MB/s

l  CRC

-            支持8位/16位/32位crc操作

-            支持DMAC交互

-            支持EDMAC交互

-            支持SPI交互

l  真随机数发生器，符合FIPS 140-2标准和国家商密标准

l  安全检测与防护单元

-            电压异常检测单元

-            光照异常检测单元

-            电源毛刺检测单元

-            支持金属屏蔽保护

-            温度异常检测单元

-            频率异常检测单元

-            支持时钟和复位脉冲过滤

-            安全优化布线

2.5   其他特性

l  每一颗产品具有唯一序列号

l  供电电压：2.97V~3.63V

l  功耗

  -            典型功耗：40mA@160MHz

  -            低功耗模式：100uA



                      -            休眠模式：1uA



     l  ESD(HBM)：2KV

  l  支持内部上电复位和外部复位



l  工作温度：-40℃~85℃

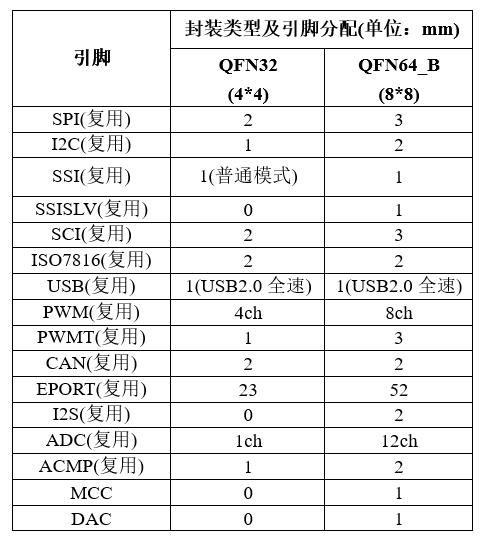

3  封装形式

4  产品资质

l  商用密码产品认证安全芯片二级

l  终端安全芯片评估(符合PCI6.0)

5  典型应用

l  指纹识别

l  微型打印机

6    技术支持

l  完整的开发环境

l  丰富的驱动库



l  完善的应用解决方案
